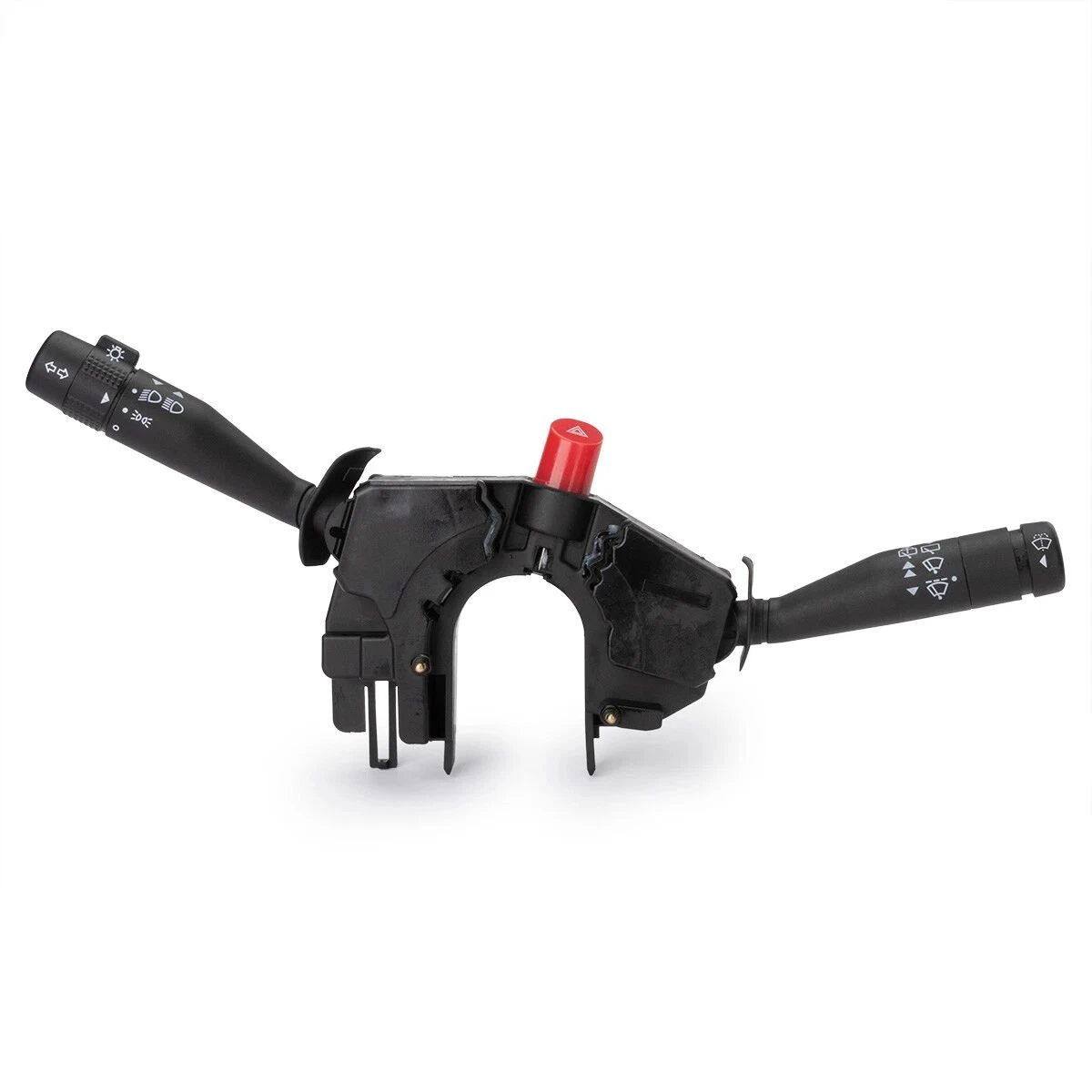

Yhdistelmäkytkinkokoonpano 98FG13335AB on ohjauspylvään ensisijainen kuljettajan ohjausliitäntä, joka yhdistää ajoneuvon keskeiset toiminnot yhdeksi ergonomiseksi moduuliksi. Se yhdistää valaistuksen, merkinanto-, pyyhin-/pesurijärjestelmien ja usein vakionopeudensäätimen toiminnot varmistaen tarkan komentosyötön ja parantaen ajoturvallisuutta ja -mukavuutta. Tämä korkealaatuinen-OEM-varaosa on suunniteltu täydellisesti ja luotettavasti yhteensopiviin malleihin.
Tärkeimmät ominaisuudet
Tarkka OEM-sovitus
Tiukkojen alkuperäisten varusteiden mukaan valmistettu osa 98FG13335AB on suora pistoke-ja-korvaava, mikä varmistaa täydellisen yhteensopivuuden, mekaanisen sovituksen ja sähköliitännät ajoneuvon ohjauspylvään ja johtosarjan kanssa.
01
Kestävä rakenne
Käyttää erittäin{0}}lujaa, lämpöä-kestävää teknistä muovia kotelon ja ohjausvarsien valmistukseen. Sisäkoskettimissa on erinomaiset johtavat materiaalit, jotka takaavat luotettavan sähköisen suorituskyvyn ja pitkäikäisyyden.
02
Luotettava sähköinen suorituskyky
Laadukkaat-mikro--kytkimet ja vankka piirilevyrakenne takaavat tasaisen signaalinsiirron minimoiden ajoittaisten vikojen, oikosulkujen tai sähköisen kohinan riskin.
03
Ergonominen ja intuitiivinen käyttö
Vivut on suunniteltu optimaaliseen tuntopalautteeseen ja intuitiiviseen sijoitteluun, jolloin kuljettajat voivat käyttää toimintoja mahdollisimman vähän häiriötä tieltä.
04
Tiukka laadunvalvonta
Valmistettu IATF 16949 -laatustandardien mukaisesti. Jokaiselle kokoonpanolle suoritetaan kattava toimintatestaus varmistaakseen 100 %:n toimintavarmuuden.
05
Tekniset tiedot
|
Tuote |
Erittely |
|
Tuotteen OEM-numero |
98FG13335AB |
|
Tuotetyyppi |
Ohjauspylvään yhdistelmäkytkin (moni{0}}toimintokytkin) |
|
Ensisijaiset toiminnot |
Ajovalojen ohjaus (lähi-/kaukovalot, pysäköintivalot), suuntavilkut ja varoitusvalot, etu-/takapyyhkimien ja pesukoneen ohjaus (moninopeus{0}}/jaksollinen) |
|
Käyttöjännite |
12V DC |
|
Liittimen tyyppi |
Ajoneuvokohtaiset-moninastaiset-sähköliittimet. |
|
Asunnon materiaali |
Iskunkestävä-paloa-hidastava tekninen muovi (esim. PA66, PBT-sekoitus). |
Rakennerakenne ja kaavio
Pääohjausvarret
Vasen-vipu (yleensä valo- ja suuntavilkut) ja oikea-vipu (yleensä pyyhin/pesuritoimintoja varten). Voi sisältää kiertosäätimiä tai painikkeita lisäsäätimiä varten.
01
Vaihda asuntoa
Päärunko, jossa on sisäiset mekanismit ja joka tarjoaa asennusrajapinnan ohjauspylvääseen.
02
Sähköliittimet
Suljetut, värikoodatut{0}}liittimet yksikön takana, jotka liitetään suoraan ajoneuvon pääjohtosarjaan.
03
Sisäinen mekanismi
Sisältää piirilevyn (PCB), kosketinlevyt, jouset ja mikro{0}}kytkimet, jotka toimivat vivun liikkeellä.
04
Kiinnityspisteet ja kohdistusominaisuudet
Sisältää pidikkeet, kielekkeet ja ruuvinreiät, jotka on suunniteltu turvalliseen, helisemättömään-asennukseen ohjauspylvään kannattimeen.
05
Yhteensopivat ajoneuvosovellukset
Ford:Explorer (2011-2015), F-150 (2009-2014)
Lincoln:MKT (2010-2016), Navigator (2007-2014)
Asennus- ja käyttöohjeet
Turvallisuus ennen kaikkea: Irrota ajoneuvon negatiivinen (-) akun napa ja odota vähintään 3 minuuttia ennen minkään työn aloittamista, jotta turvatyynyjärjestelmä poistetaan käytöstä ja sähköoikosulku vältetään.
Käytä kytkintä: Irrota varovasti ohjauspylvään suojukset tai verhoilukannet paljastaaksesi olemassa olevan yhdistelmäkytkinkokoonpanon. Huomaa mahdollisten johtojen reititys.
Poistaminen:Irrota sähköliittimet painamalla lukituskielekkeitä. Irrota kiinnitysruuvit tai vapauta muovipidikkeet, jotka kiinnittävät vanhan kytkimen pylvääseen.
Asennus:Kohdista uusi yhdistelmäkytkin (98FG13335AB) tarkasti paikoilleen. Kiinnitä se alkuperäisillä ruuveilla tai kiinnittämällä kiinnityspidikkeet. Liitä kaikki sähköliittimet tiukasti, kunnes ne napsahtavat paikoilleen.
Lähetä-asennustarkistus:Liitä akku uudelleen. Ennen kuin kokoat kaikki verhoiluosat uudelleen, testaa kaikki toiminnot: ajovalot (lähi- ja kaukovalot), suuntavilkut (vasen ja oikea), hätävilkut, etu- ja takapyyhkimet (kaikki nopeudet ja ajoittaiset asetukset) ja tuulilasin pesurit. Varmista, että mittaristossa ei pala varoitusvaloja.
Pakkaus, varastointi, käsittely ja kuljetus
Yhdistelmäkytkin 98FG13335AB on pakattu yksittäin suljettuun antistaattiseen pussiin, joka on sijoitettu suojaavaan, muotoon -sopivaan pahvikoteloon. Säilytä tuotetta alkuperäisessä pakkauksessaan puhtaassa, kuivassa ja lauhkeassa ympäristössä. Vältä altistumista suoralle auringonvalolle, liialliselle kosteudelle, pölylle tai voimakkaille magneettikentille. Älä pinoa pakkauksia liian korkealle välttääksesi murskaantumisen. Käsittele varovasti kuljetuksen aikana; Vältä pudottamista, voimakkaita iskuja tai puristamista. Älä kohdista voimaa ohjausvipuihin tai liittimen nastoihin.
