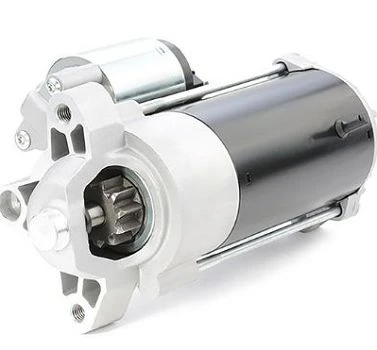

Käynnistysmoottori 1756795: Ominaisuudet, toimintaperiaate ja tekniset tiedot

Ydinominaisuudet

1756795 on 12 V:n kestomagneettivaihteiston (PMGR) käynnistysmoottori, joka on suunniteltu Ford Europen henkilö- ja kevyisiin hyötyajoneuvoihin. Se on OEM-luokan komponentti, jolla on seuraavat keskeiset ominaisuudet:

Kestomagneettikenttä

Käyttää vahvoja kestomagneetteja tehokkaamman ja kevyemmän painon saavuttamiseksi kenttäkelarakenteisiin verrattuna.

Planeettavaihteiston vähennys

Sisäänrakennettu vaihteisto moninkertaistaa vääntömomentin säilyttäen samalla kompaktin muodon.

Integroitu solenoidi

Ylälle asennettu sähkömagneettinen solenoidi, joka ohjaa sekä hammaspyörän kytkentää että suurvirtamoottorin tehonsyöttöä.

11 hammaspyörä

Tarkasti koneistettu hammaspyörä luotettavaan yhteyteen moottorin vauhtipyörän hammaspyörän kanssa.

Tukeva laippakiinnitys

Normaali 3-reikäinen laippa moottorilohkon turvalliseen asennukseen.

OEM-yhteensopivuus

Täyttää Fordin alkuperäisten varusteiden tekniset tiedot luotettavan kylmäkäynnistyksen ja kestävyyden vuoksi.

Toimintaperiaate

Käynnistin toimii neljässä peräkkäisessä vaiheessa muuntaen sähköenergian mekaaniseksi vääntömomentiksi:

Solenoidin aktivointi: Kun virta-avain on kytkettynä, matalavirran ohjaussignaali aktivoi solenoidin sähkömagneetin ja vetää sisäisen männän eteenpäin.
Hammaspyörän sitoutuminen: Mäntä työntää vetopyörää (vaihdevivun kautta) aksiaalisesti niin, että se osuu moottorin vauhtipyörän hammaspyörään.
Moottorin teho ja pyöritys: Kun hammaspyörä kytkeytyy täysin, mäntä sulkee raskaat sisäiset koskettimet, jolloin ajoneuvon akusta tuleva suuri virta (satoja ampeeria) pääsee virtaamaan tasavirtamoottoriin. Moottorin ankkuri pyörii nopeasti; vääntömomentti kerrotaan planeettavaihteistolla, joka käyttää vauhtipyörää pyörittämään moottoria, kunnes palaminen alkaa.
Irrottaminen ja katkaisu: Kun moottori käynnistyy ja sen nopeus ylittää käynnistimen nopeuden, hammaspyöräkokoonpanossa oleva ylikäyntikytkin luistaa estääkseen moottorin takaisinkäynnin. Solenoidi de jännittää, palautusjousi vetää hammaspyörän sisään ja moottorin teho katkeaa.

Tärkeimmät tekniset tiedot

Parametri	Erittely
OEM osanumero	1756795
Jännite	12V DC
Nimellisteho	2,2 kW
Aloitustyyppi	Pysyvä magneettivaihteisto (PMGR)
Vetohammaspyörän hampaat	11 hammasta
Pyörimissuunta	Myötäpäivään (CW)
Asennusreikien lukumäärä	3
Päävirtaliitin (B+/30)	Vakiopulttiliitin
Ohjauspääte (50)	Vakiopistokeliitin
Yhteensopivat ajoneuvot	Ford Europe Galaxy II (2008 2015), Mondeo, SMax ja muut mallit 2,0–2,5 litran bensiini-/dieselmoottorilla
Ristiviittauksen osanumerot	3M5T 11000 DB, 3M5T 11000 DC, 4M5T 11000 FA, 4M5T 11000 FD, 8EA011611001 (HELLA), LES0292 (LUCAS), 63280036010, 406VOL

Lisähuomautuksia

Tämä käynnistin on Fordin alkuperäisen varustelun (OE) osa, jota käytetään laajalti eurooppalaisissa Ford-malleissa ja joka on yhteensopiva Volvo-versioiden kanssa.

2,2 kW:n teho antaa vahvan vääntömomentin 2,0–2,5 litran moottoreiden luotettavaan käynnistykseen jopa alhaisissa lämpötiloissa.

Jälkimarkkinoiden vaihtoja on saatavana toimittajilta, kuten HELLA, LUCAS, MARELLI ja WAI, yllä luetelluilla ristiviitenumeroilla.
